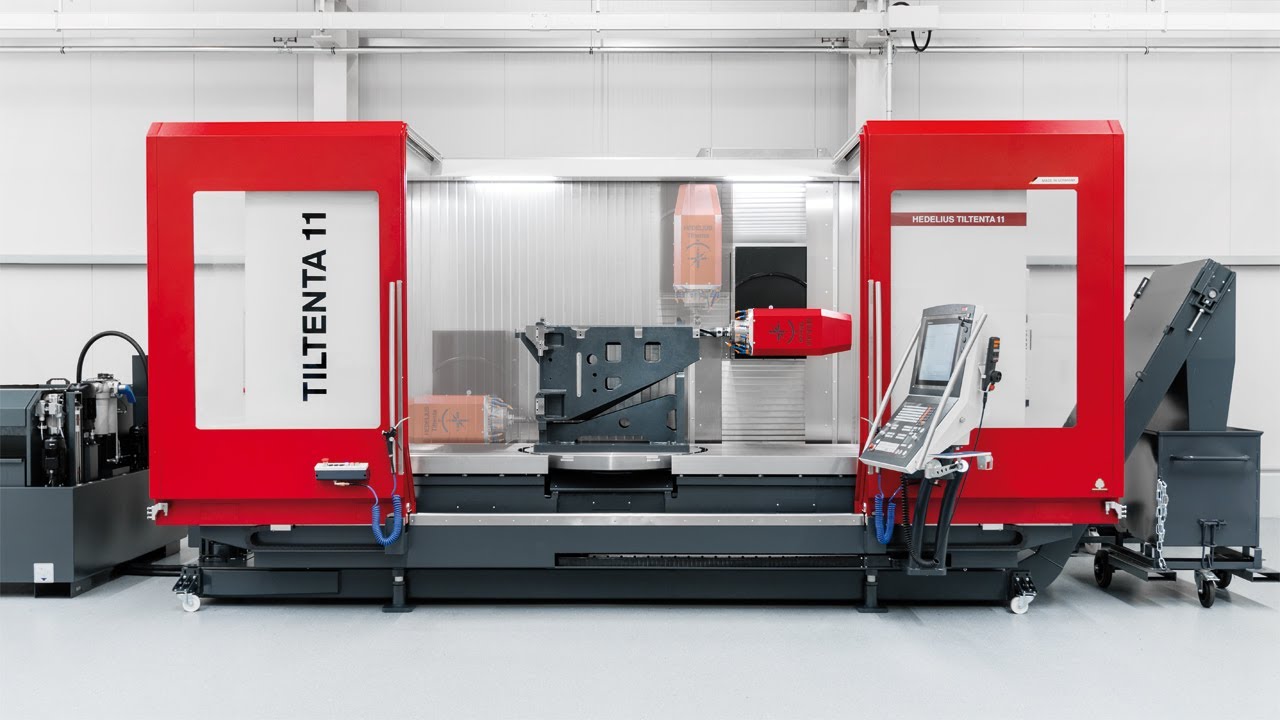

Hochflexibel mit Schwenkspindel - für alle, die Grosses vorhaben

in dem auch massive Bauteile 4/5-achsig bearbeitet werden können. Die Schwenkkopf-Fräsmaschine gibt es in drei Varianten, nämlich als T11-2600 mit entsprechendem X-Verfahrweg von 2600 mm, als T11-3600 mit X-Verfahrweg von 3600 mm sowie als T11-4600 mit noch grösserem X-Verfahrweg von 4600 mm.

Mit integriertem NC-Rundtisch 5-Seiten-Komplettbearbeitung möglich
Das vielseitig einsetzbare 4-Achs-Bearbeitungszentrum mit stufenlos schwenkbarer Hauptspindel kann durch den optionalen Einsatz eines planeben integrierten Schwerlast-Rundtisches zu einem 5-Achs-Bearbeitungszentrum hochgestuft werden, um noch flexibler in der Fertigung zu werden. Mit einer Tischbelastung von maximal 4.000 kg auf dem Festtisch und 1.800 kg auf dem Rundtisch ist die Fertigung von massiven Grosswerkstücken kein Problem. Die Aufspannfläche des Maschinentisches liegt bei 3080 x 1100 mm für die TILTENTA 11-2600, bei 4080 x 1100 mm für die TILTENTA 11-3600 und bei 5080 x 1100 mm für die TILTENTA 11-4600.

Grosse Verfahrwege, grosses Werkzeugmagazin
Nicht nur der Arbeitsraum, sondern vor allem auch die Verfahrwege können sich sehen lassen: Mit 2600 x 1100 x 900 mm (x/y/z) ist die TILTENTA 11-2600 für grosse Schweisskonstruktionen oder Grundplatten bestens geeignet, aber auch kleinere Bauteile können zu mehreren aufgespannt werden. Die TILTENTA 11-3600 mit Verfahrwegen von 3600 x 1100 x 900 mm (x/y/z) und die TILTENTA 11-4600 mit 4600 x 1100 x 900 mm bringen nochmal deutlich mehr Arbeitsraum in der X-Achse.Alle drei Bearbeitungszentren verfügen über 65 Werkzeugplätze im Standard und können darüber hinaus mithilfe eines Standby Magazins mit zusätzlichen 180 Werkzeugen auf insgesamt 245 Werkzeuge ausgerüstet werden.

3 Linearführungen für hohe Genauigkeit
Ein verstärkter Unterbau, Vorschubmotor und verstärkte Kugelrollspindeln bringen eine hohe Genauigkeit, auch in diesen Werkstück-Gewichtsklassen. Zusätzlich arbeitet die X-Achse mit drei Linearführungen und trägt ihren Teil zur Genauigkeit bei.

50-kW-Spindel für die Schwerzerspanung
Die Fräsmaschine aus der HEDELIUS-Schwenkkopffamilie bietet eine grosse Variation bei der Wahl der Spindel. So kann zwischen den Werkzeugaufnahmen SK 40 und HSK A63 sowie Spindeldrehzahlen von 14‘000, 15‘000 und 18‘000 U/Min. gewählt werden. In Sachen Spindelleistung haben Sie die Wahl zwischen 22, 29, 35 und 50 kW, wodurch die TILTENTA 11 auch für die Schwerzerspanung gut aufgestellt ist.

Sehr hohe Flexibilität
Mit der Kombination von grosser Aufspannfläche und hohen Aufspanngewichten, grossen Verfahrwegen und einem grosszügigen Arbeitsraum, einer präzisen Schwenkspindel und einem eingebauten Rundtisch sowie dem grossen Werkzeugmagazin ermöglicht die TILTENTA 11 eine enorme Flexibilität in der Fertigung. Das Schwenkkopf-Bearbeitungszentrum hilft dabei, dass Kundenaufträge schneller und präziser abgearbeitet werden können und Rüstzeiten und -kosten deutlich gesenkt werden.

• Nutzen
  Beachtlicher Y-Verfahrweg von 1100 mm
• Grosses Werkzeugmagazin
• 50-kW-Spindel für Schwerzerspanung
• 5-Seiten-Komplettbearbeitung mit integriertem NC-Rundtisch
• Noch flexibler in der Fertigung
• geeignet für eine Fertigung von Grosswerkstücken
• Rüstzeiten werden minimiert
